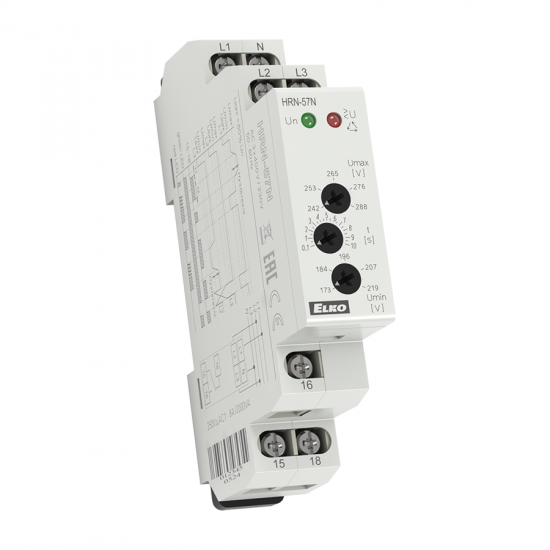

HRN-57N ELKO EP, Hlídací napěťové relé v 3F s nastavitelnými úrovněmi + hlídání N

HRN-57N | Napěťové relé pro hlídání přepětí/podpětí

• slouží pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení)
• monitoruje velikost napětí v 3-fázové soustavě napětí
• relé nehlídá sled fází
• je možno nastavit horní a  dolní hranici napětí, při které kontakt výstupního relé vypne • nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti
• napájení se provádí z hlídaného napětí
• chybový stav je indikován červenou LED a  rozepnutím výstupního kontaktu relé
• výstupní kontakt 1x přepínací 8A / 250V AC1
• pokud napájecí napětí poklesne pod 60% Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění
• HRN-57N: napájení L1-N, tzn. že relé hlídá i přerušení nulového vodiče
• v provedení 1-MODUL, upevnění na DIN lištu

Další informace

• Hlídací svorky: L1, L2, L3, N
• Napájecí svorky: L1, L2, L3, N
• Napájecí a hlídané napětí Un: 3x 400V / 230V / 50-60Hz
• Max. trvalé napětí: AC 3x 265V
• Počet kontaktů: 1x přepínací (AgNi)
• Jmenovitý proud: 8A / AC1
• Indikace výstupu: červená LED
• Pracovní teplota: -20.. +55°C
• Pracovní poloha: libovolná
• Upevnění: DIN lišta EN 60715
• Krytí: IP40 z čelního panelu / IP10 svorky
• Rozměr: 90 x 17.6 x 64mm
• Hmotnost: 66g
